Máquina de detección de equilibrio dinámico del rotor y desembocadura personalizada

1Descripción del equipo

La máquina de detección de balance y desembocadura dinámica del rotor personalizada de Zero Dynamic (modelo: XH-16QM)Es un equipo personalizado para el cliente de la industria militar, que integra la medición del equilibrio dinámico de la pieza de trabajo y las funciones de detección de plano final y de flujo radial.Este equipo es adecuado para la detección dinámica de piezas de trabajo con un peso ≤ 16 kg, con un diámetro ≤ 360 mm y un rango de soporte de 40-400 mm. Para la detección de desbordamiento se utilizan sensores láser CCD de alta velocidad y alta precisión Keyence,que puede detectar simultáneamente la salida radial en 3 posiciones de la pieza de trabajo y la salida superficial, satisfaciendo los requisitos del cliente para la detección de equilibrio dinámico y de escorrentía de la pieza de trabajo.

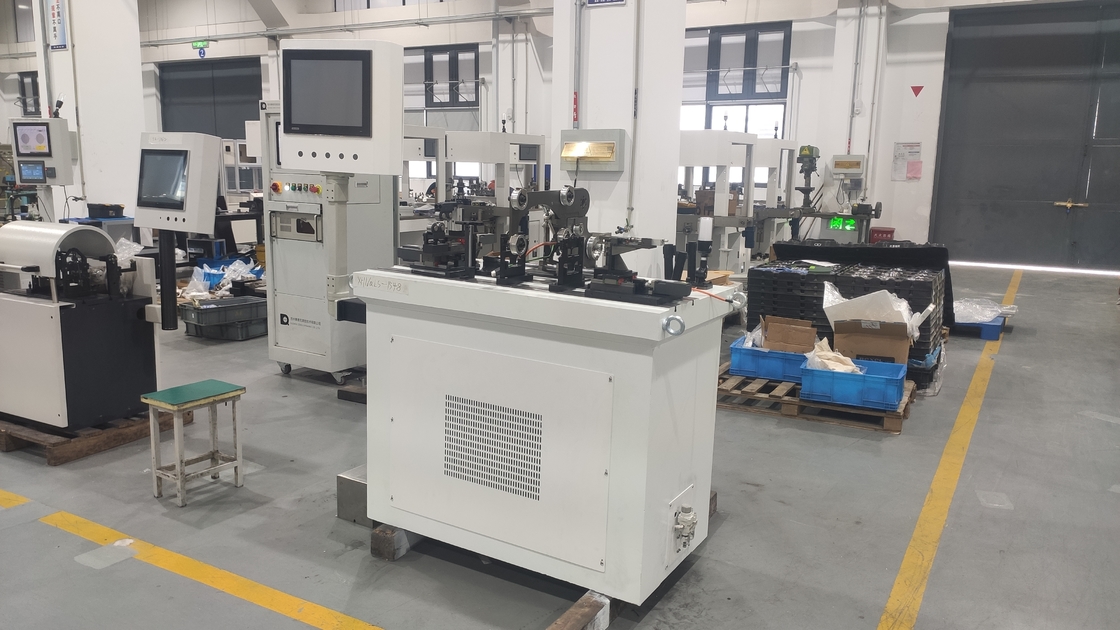

3Equipo Foto:

4Las características principales:

4.1 El software de balanceo dinámico personalizado puede mostrar en la misma interfaz los datos de balanceo dinámico de la pieza de trabajo y los datos de salida axial y radial.
4.2 El sensor láser CCD de alta velocidad de alta precisión Keyence tiene características de alta sensibilidad, alta resolución y no contacto. Tiene una precisión de prueba y repetibilidad extremadamente altas.
4.3 El equipo está equipado con un sistema eléctrico de medición avanzado que incorpora diversas técnicas de medición y es capaz de realizar operaciones de equilibrio dinámico y estático;y ofrece hasta 10 tipos diferentes de métodos de apoyo.
4.4 Los métodos de adición o eliminación de material, así como los modos de rotación hacia adelante y hacia atrás, pueden ser flexiblemente personalizados.
4.5 El equipo utiliza una combinación de múltiples coeficientes de calibración para ajustar automáticamente la sensibilidad del sistema, asegurando que no se produzcan cambios bruscos durante el cambio de marchas.
4.6 Gracias al doble filtrado de software y hardware, junto con la compresión de datos de alta velocidad, el equipo cuenta con una velocidad de medición rápida y una alta precisión de medición.
4.7 La interfaz del mapa de radar muestra el valor y el ángulo del desequilibrio.
4.8 La sensibilidad se ajusta automáticamente en función de la intensidad de la señal, siendo la sensibilidad máxima de indicación del sistema de medición de 1 g·mm por plano.
